一、概述
隨著經濟建設的不斷發展，道路車流量不斷增大，越來越多的高速公路投入運營。在這樣的形勢下，提高道路的交通管理水平，規范道路交通秩序已經顯得尤為重要。高速公路監控系統利用高科技手段，對道路及收費站上的各種違章現象進行取證，對違章車輛進行處罰，大大提高了交通管理水平，對交通秩序也起到了積極的規范作用。而整個道路監控系統的穩定工作，與一套安全且有保護措施的傳輸系統密不可分。
二、設計方案滿足以下特點
1.先進性：采用先進的技術和可靠的電子元件相結合，制造出先進的傳輸設備。
2.可靠性：高速公路監控系統牽涉面比較廣、規模大運行環境復雜，在設備選型上要選擇可靠性比較高的工業級設備。
3.保護功能：增加光纖線路保護器對光纖線路做到良好保護，在設備斷電時不影響系統的正常工作。
3.易使用：隨著監控規模擴大，需要能夠方便、快捷地使用；
4.經濟性：滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，實現最優化的系統配備配置，降低系統造價。
三、系統簡介
高速公路監控系統是為了充分發揮高速公路“安全、舒適、高速、高效”的功能特性，保證道路高效服務水平，實現對交通運行的宏觀管理和調度而建立的。前端的高清網絡攝像機將違規的車輛信息及事故信息，如照片、視頻、車輛外型，車牌等，上傳至后方數據處理中心，進行保存和處理，以便及時發現和處理交通事故，有效實施救援，減少二次事故的發生，保證道路的交通安全，同時也有效的減少了車輛違規的現象。在這樣的需求下，工業級光纖收發器及光纖線路保護設備就能夠為整個系統添一份保障。
該系統大體結構分為3個部分：前端監控點、傳輸單元和后端數據處理中心。下面就系統結構做簡單的概述：
1．前端監控點
前端監控點分為兩個部分。第一部分為高速路段部分，包含高清攝像機，車輛檢測器，信號檢測器，工業交換機，光纖線路保護器，機柜以及其他輔助設備。第二部分為收費廣場部分，包含高清攝像機，車輛檢測器，信號檢測器，工業級光纖收發器，機柜等其他輔助設備。
2．傳輸單元
（1）高速路段：交換機通過環網方式進行連接，將采集的視頻、圖片等數據匯聚并上傳到數據處理中心。收費廣場：通過工業級光纖收發器點對點的方式將數據上傳到數據處理中心。
（2）高速路段的每臺交換機配備光纖線路保護器進行保護，確保整體系統的良好自愈功能。
（3）方案設計全部采用工業級傳輸設備，以滿足系統高性能，高穩定性的需求。
3.后端數據處理中心
后端處理中心設有數據處理平臺、操作終端、數據服務器、存儲服務器以此來管理全網中的數據。

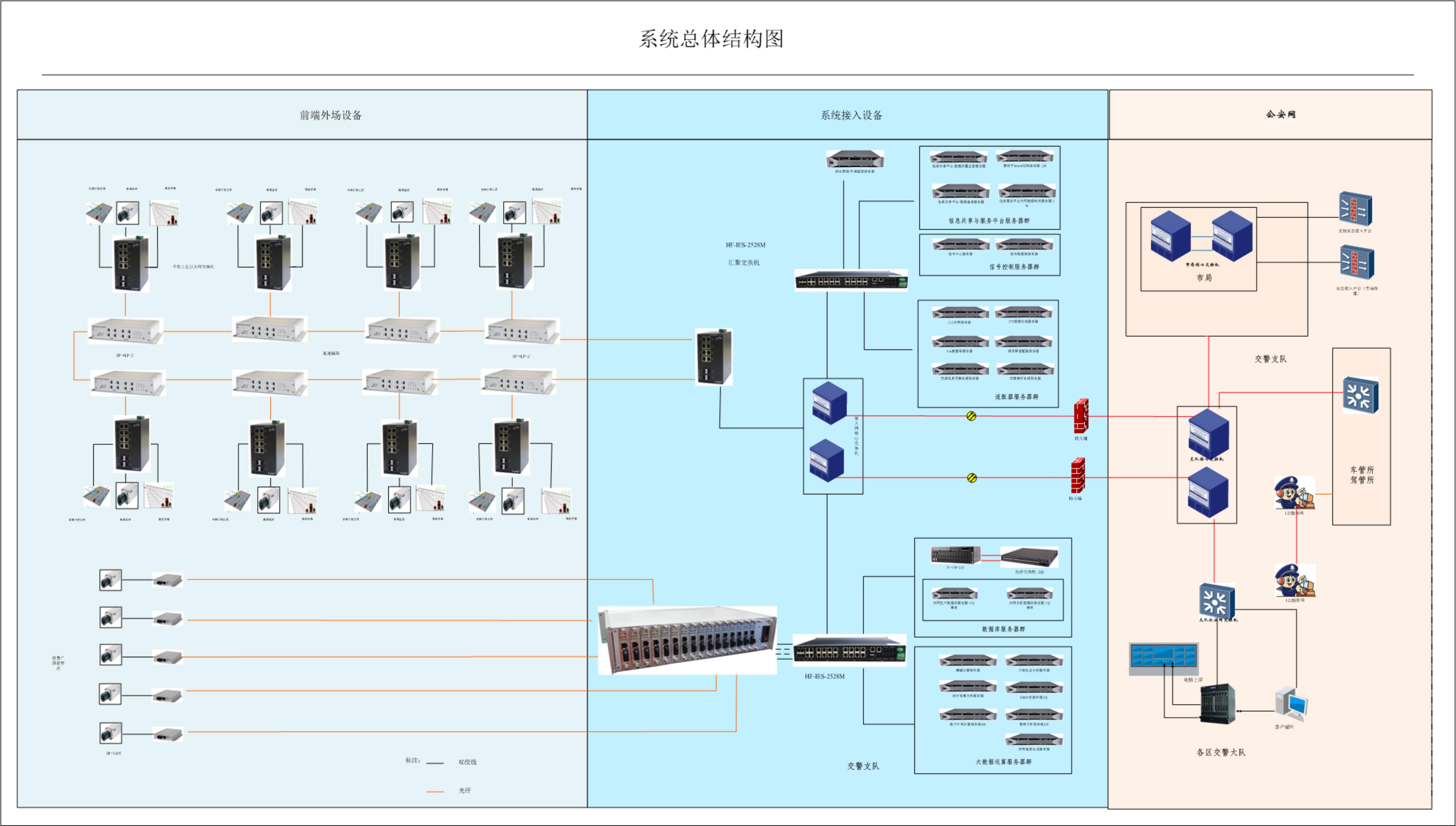

四、系統結構圖
五、方案拓撲說明
（1）高速路段采用環網方式進行連接，確保系統的高可靠性。
（2）根據平均帶寬需求，預留足夠的傳輸余量以應付并發的數據傳輸需求.
（3）光纖線路保護器作為工作穩定性的保障與交換機連接。
六、方案特點
1）系統傳輸網絡采用環網組網方式，可靠性高。
2）光纖線路保護器對環網交換機的穩定工作提高系統保障。
3）設備選配靈活，方便部署和安裝。
